La coulée sous vide permet de dupliquer fidèlement une pièce grâce à un moule en silicone issu d'une pièce modèle. Une fois le moule réalisé, une résine en polyuréthane est coulée et, par gravité, prend la forme de l'empreinte de ce moule.
Ce procédé offre un large choix de matière, de dureté ou de couleur et permet de réaliser des prototypes parfaitement semblables au modèle et de très bonne qualité.
C'est un méthode économique adaptée à la production de petite série, de prototype ou de pré-séries

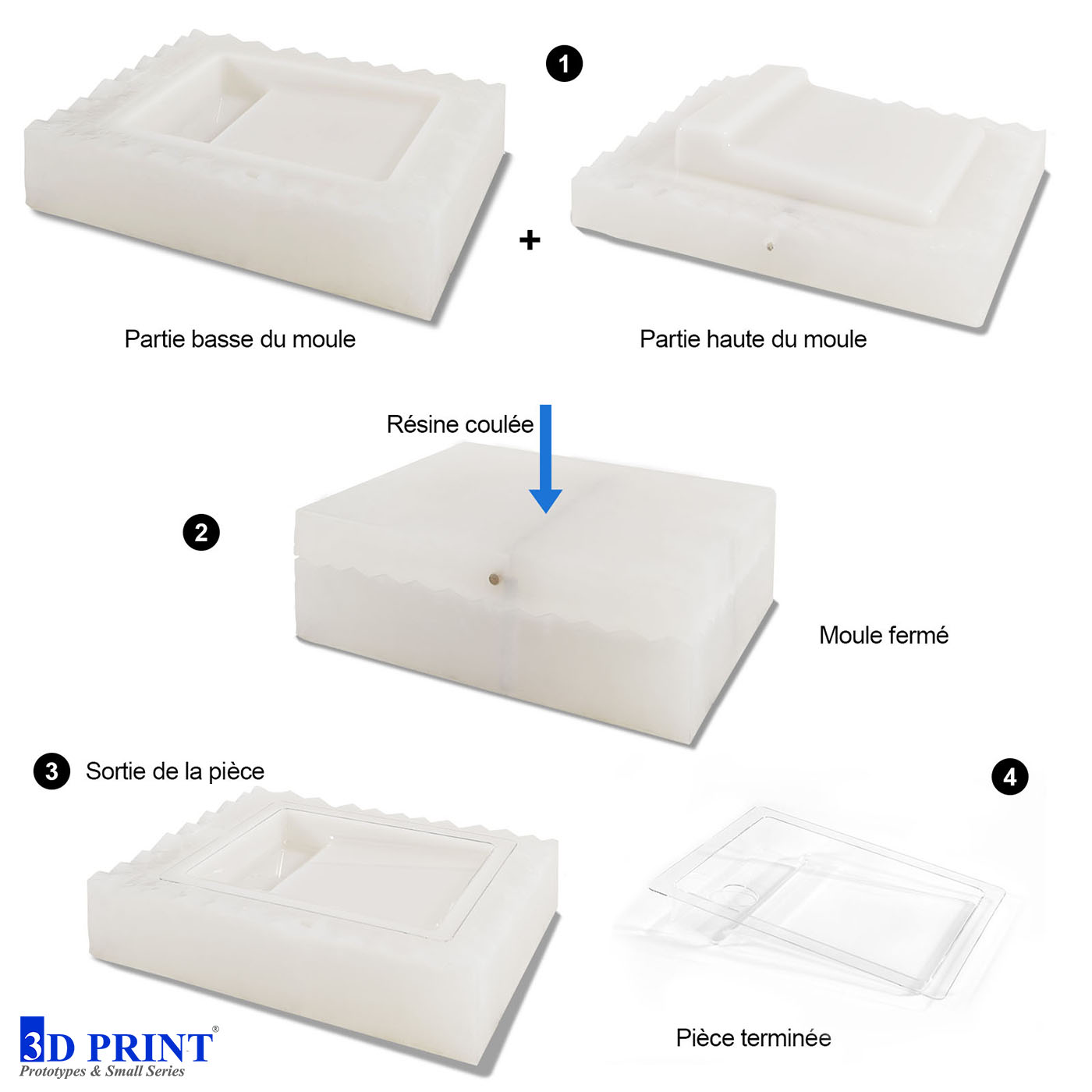

Les étapes du procédé coulée sous vide
- Utiliser un modèle existant ou fabriquer par usinage ou impression 3D le maitre modèle de la pièce à dupliquer
- Un moule en silicone est fabriqué à partir du modèle puis découpé en dent de scie pour améliorer l’étanchéité afin d’éviter des bulles d’air mais aussi pour bien repositionner les parties du moule à chaque fermeture.
- La matière première (polyuréthanes) est mélangée puis coulée sous vide dans le moule par gravité
- La pièce coulée est durcie dans un four pendant 30 à 40 minutes
- Elle est ensuite retirée et les étapes 3 & 4 sont répétées jusqu’a 20-30 fois selon la complexité du maître modèle
- Les pièces peuvent alors être peintes, polies, chromées, etc.
Spécifications techniques
 |
Dureté & Résistance Pièces souples : entre 35 à 95 Shore A Pièces rigides |
 |
Précision Iso 2768 mK |
 |
Quantité 20 pièces / moule |
 |
Choix matière AXSON PX223HT - Type thermoplastique AXSON - PX245 - Type PA et POM AXSON - PX330 - Type ABS UL94 VO AXSON - UP 4280 type ABS AXSON - UP 5690 GB Type PP et PEHD AXSON - UP 6160LS ABS haute température AXSON - UPX 5210 GB transparent AXSON - UPX 8400 GB Type TPE-TPU HEI CAST - PU8150 type ABS HEI CAST - PU8400 souple |
 |
Aspect & finition Modèle de démonstration Validation de prototypes Présentation salon |
 |
Géométrie Doit pouvoir être démoulé (démoulage en force possible selon certain designs) |
 |
Dimensions Dimensions maximales : 2 000 x 1 000 x 600 mm |
 |
Aide au design Téléchargez notre document d'aide au design pour la technologie coulée sous vide |
 |
Délais 2 à 3 semaines |
 |
Tarifs € € € € € |

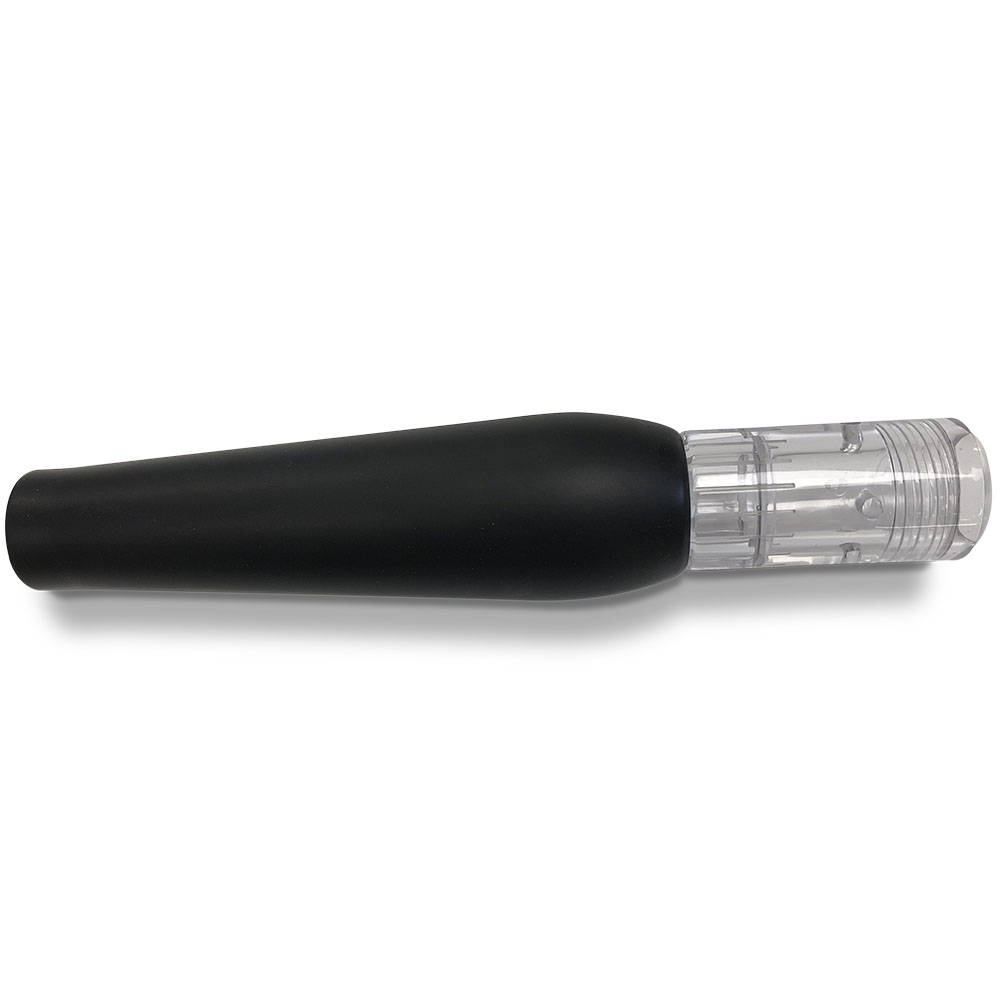

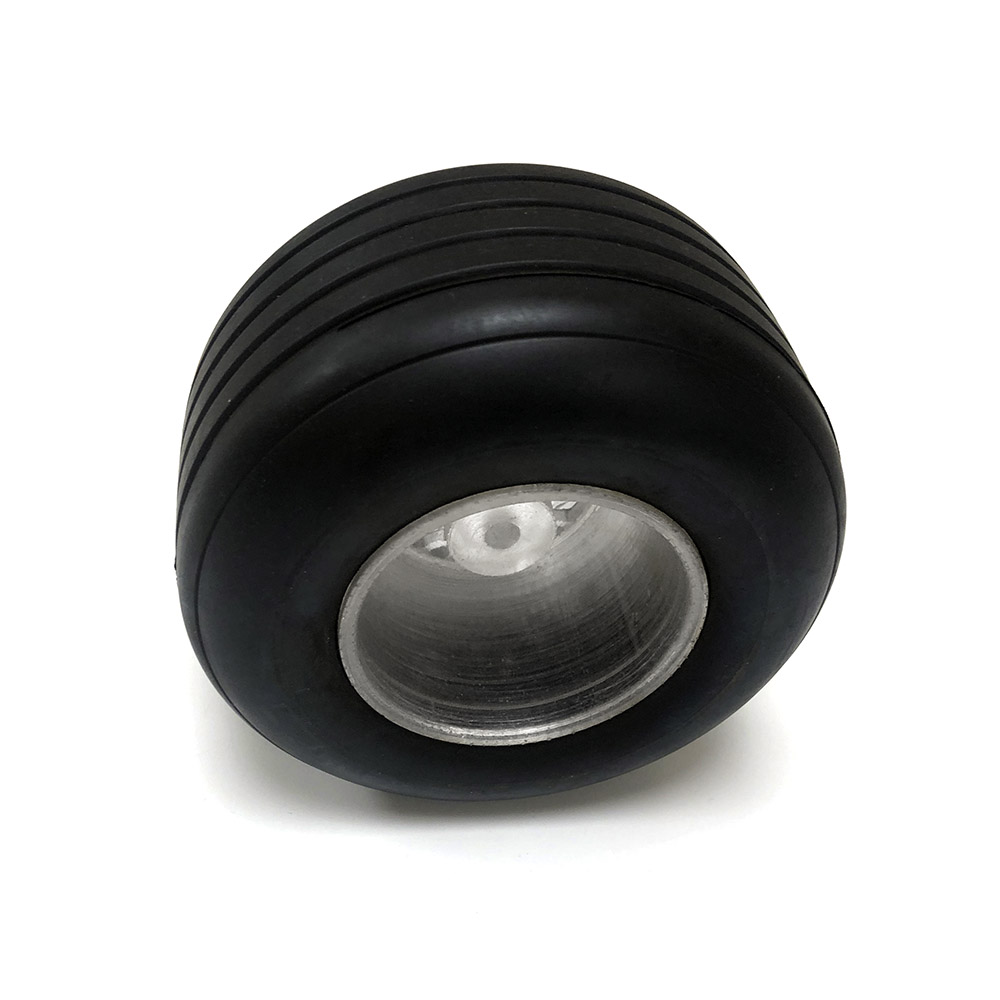

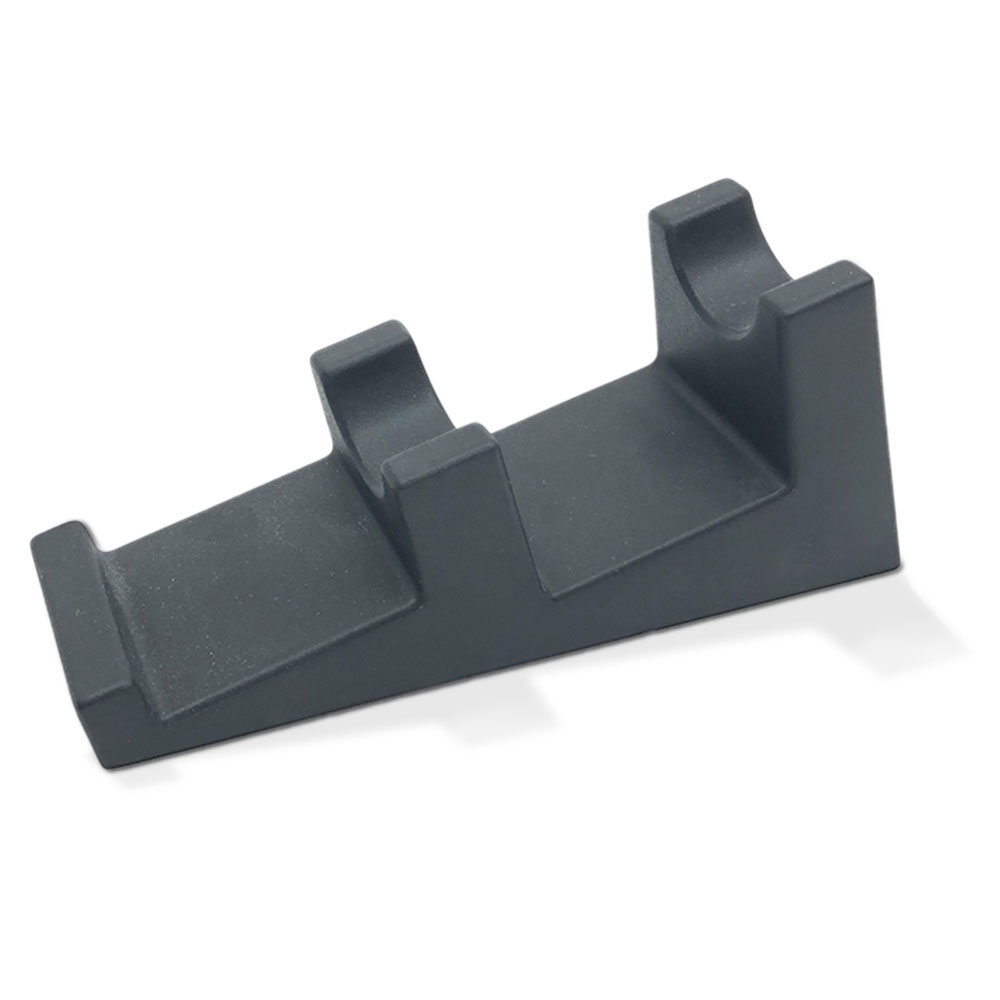

Quelques exemples
